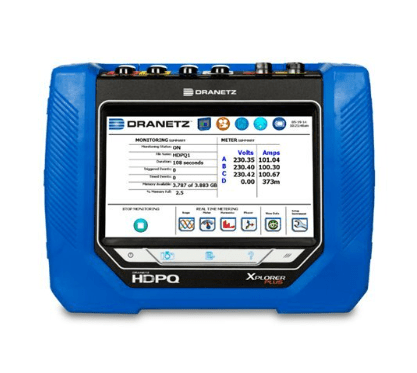

Dranetz HDPQ Xplorer Plus便攜電能質量分析儀

產品概述

Dranetz HDPQ Xplorer Plus是HDPQ系列中的高端機型，作為HDPQ GUIDE PLUS的升級款，增加了1MHz的瞬態采樣，A級精度，中文操作界面，滿足絕大部分應用場景的電能質量測試任務。

功能介紹

- 檢測和記錄電壓暫降/跌落、驟升、中斷、瞬變、諧波、閃爍、RVC等指標是否符合行業標準

- IEC61000-4-30第三版A級電能質量標準認證

- 電能質量、需求和能源分析完成電力監測調查

- 測量、記錄、觸發功率參數，如V、I、W、VA、VAR、PF、需求、能源等

- 7英寸彩色觸摸式液晶顯示屏

- 彩色電纜和連接器面板，安全、方便和易于使用

- Dranview7軟件支持數據分析、報告和遠程控制

- 以太網通信接口支持遠程控制和數據下載

- 測試50/60Hz和16/25Hz頻率信號

- 提供帶相位電源的IP65機柜型（Dranetz HDPQ XplorerSP）

- 3年出廠保修期

- ISO9001：2015認證工廠制造

產品特色

- 高清晰度電能質量和能量監測，1000Vrms，交流/直流，512個采樣點/周波

- 8個通道，4個電壓和4個電流

- 先進的PQ符合IEC61000-4-30A級Ed3和IEEE1159標準

- 諧波測試符合IEC61000-4-7，IEEE519：2014

- 瞬態功能，V&I波形觸發器，觸發前后10000個錄波

- EN50160Ed3版

- 電機應答器模塊?

通信接口

- 以太網、USB、藍牙（可選配置）

- VNC遠程控制軟件

- 安卓和蘋果應用程序，具有實時計量和報警儀表板

安全和堅固

- 電弧閃光燈的安全保護

- UL/CUL，CE認證

- 堅固的外殼，易于抓握，減震

- 電源電纜固定器和電線管理系統

- 跌落測試至6英寸

- 自動電路檢測并反饋儀表的正確連接

用戶界面

- 7”WVGA彩色觸摸顯示屏

- 自動設置-PQ、需求和能源

- 圖標驅動的GUI，有任務欄快捷方式和一個儀表板

高效

- 迷你報告-屏幕快照，XML文件

- 實時報警的電能質量和能源儀表盤

- 更大的顯示，更高效的本地分析

- Dranview計算諧波和其他參數

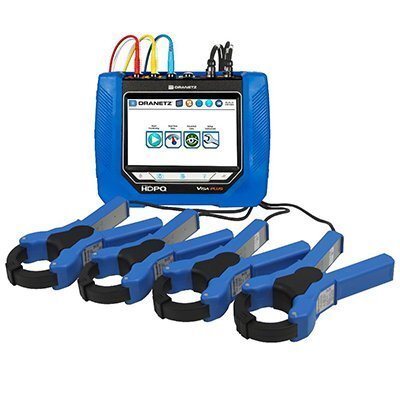

便攜式電能質量監測儀 Dranetz HDPQ Xplorer Plus技術參數：

- 4路差分電壓：16位分辨率，0-1000Vrms，交流/DC，+/-0.1%讀取+/-0.05%FS

- 4路電流：512個采樣點/周期，16位分辨率

- 頻率：10秒的窗口，16-25Hz、42.5-69Hz、+/-0.01Hz

- 失真、諧波、功率/能源等參數測量

通用技術規范

- 尺寸：（10英寸寬x8英寸高x2.75英寸深）、（25.4cmx20.3cmx7.0cm）

- 重量：4.2磅，2公斤

- 工作溫度：0至50攝氏度（32至122華氏度）

- 儲存溫度：-20至60攝氏度（-4至131華氏度）

- 濕度：10-90%不冷凝

- 交流適配器（12V）：100-240Vac50/60Hz

時鐘精度和分辨率

- 內部溫度：+/-1秒/天，平均溫度為25攝氏度

- NTP：+/-10毫秒

- GPS：+/-1毫秒

電池容量和充電時間

- Dranetz HDPQ Xplorer+：3小時運行時間

顯示器

- 7”WVGA彩色圖形，基于圖標的觸摸式液晶顯示屏，LED背光

語言支持

- 英語、德語、西班牙語、法語、意大利語、瑞典語、芬蘭語、波蘭語、漢語（繁體和簡體）、泰語、韓語

通信

- 帶無線WIFI功能以太網

- 藍牙（可選）

- USB(OTG技術)

- VNC遠程控制軟件

- 安卓和蘋果的應用程序

易用性功能

- 自動設置，快速開始監控

- 預編程監控模式，預配置的設置

- 儀表板顯示電源質量、需求和能源

- 同時進行電能質量、需求和能源監測

- 迷你報告，屏幕快照，方便上載和郵件發送

標準

- 電能質量：IEC61000-4-30A類產品3版3，IEEE1159：2009

- 電功率：IEEE1459：2000

- 諧波測試：IEC61000-4-7第1類：版本2（2008），IEEE519：2014

- 電壓測試：IEC61000-4-15：版本2（2010），IEEE1453：2011年

- 合規性/測試：en50160：2010

計算出的參數

- 實功率(W)-P，表觀功率(VA)-S，無功功率-Q，功率因數（W/VA），位移PF，需求(W)，能量(Wh)

產品應用

- 電能質量調查和診斷

- 變電站監測

- 能源管理和負荷調查

- 數據日志記錄

- 諧波分析

- 合規性測試

- 閃變測試

- 新能源生產監測（太陽能、風電池板串、電池、逆變器、電力互聯）

- 電容器測試

產品附件

- 交流CT卡鉗

- 3相交流柔性探頭

- 單相交流柔性探頭

- 4相交流柔性探頭套裝

- 交流/直流電流探頭

- Dranview7軟件

其他配件

- 詳情請咨詢供應商
