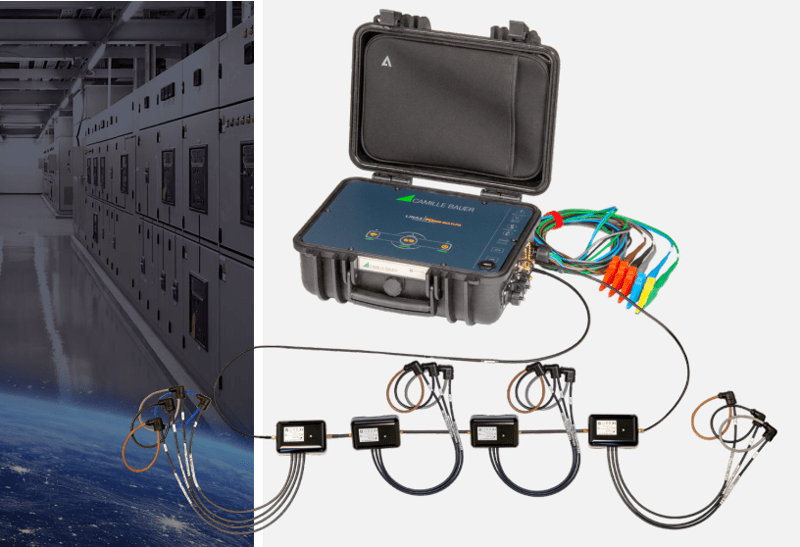

移動式多通道電能質量分析儀 LINAX PQ5000MOBILE-CL：

開放和可擴展的系統 用于電網現場分析

可移動, 電能質量的可擴展 采集，能源分配系統的負 載流

人們早就認識到，電力供應是關鍵基礎設施的一部分，其中斷或故障可能會對經濟和人口產生嚴重后果。然而 ，電源供應的許多部分幾乎沒有受到監控，因此過載階段或違反DSO保證 的電能質量通常不會被發現。 到目前為止，并非所有的變電站都已聯網。因此，使用Y久安裝的測量設備進行7/24監控只能以高額的移動通信解決方案來實現。 一種移動測量解決方案，可同時記錄高達9個測量點的電能質量和負載曲線，可作為計量指南針。通過測量一段時間 （通常是一周的倍數），可以獲得變電站等子系統的有意義的圖片，可用于系統的評估和維護。

監控選項和好處

電能質量

除了PQ合規性評估，例如根據EN50160 ，還依據IEC61000-4-30 Ed.3 記錄多 達9個測量點（36個電流通道）的電流質 量（幅值，不平衡度，諧波，間諧波）。

? 能源供應合同審查

? 合規證明

? 隨時間變化的電能質量

事件

對于電壓事件（驟降，驟升，中斷，快 速電壓變化），電流驟升或頻率偏差， 記錄所有電壓并同時記錄多達36個電 流。此外，還可以檢測和記錄紋波控制序列。

? 干擾分析

? 故障定位

負載流

獲取每個監控相位和Z多9個測量點的負載曲線，功率因數，短期負載峰值和電表數值。

? 透明的時間能源需求

? 變壓器或饋線負載分析

? 過載階段變得可見

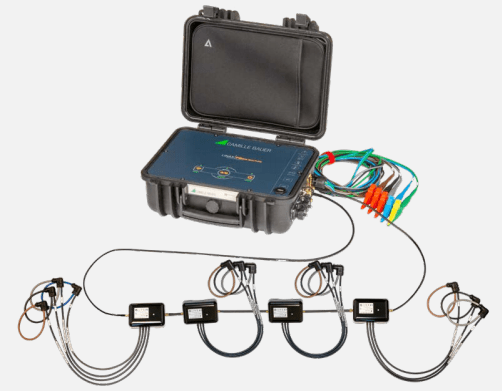

可擴展

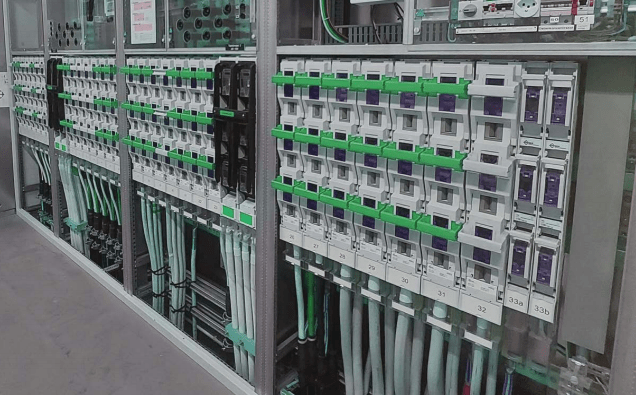

僅用一臺設備即可監控多達9個測量點，每個測量點具有3或4個電流。例如， 通過這種方式，可以同時監控變壓器母線和8個出線饋線。

能源分配的透明度

配電系統運營商為其客戶提供商定好數量和質量的能源， 以便能夠檢查對這些服務的合規性，他們需要有關隨時間 變化的趨勢和由此產生的電壓質量信息。只要電網部分不 過載且不違反電能質量限制，就無需調節能耗或昂貴的電 網加固。

借助LINAX? PQ5000MOBCL-MULTI PQ系統，現場可擴展的電流測量與基礎采集單元中經過計量認證的A類電能質量監測解決方案相結合。

電流鏈路模塊的各個電流通道與電壓測量同步。這不僅提供了所有通道的全面電力分析，而且還提供了所有電壓和多達36個電流的詳細事件記錄，如果其中一個受監控通道中發生電壓事件或電流驟升，可以被記錄下來。

電能質量

? Class A 依據 IEC 61000-4-30 Ed. 3

?由聯邦計量研究所根據IEC62586-2 獨立認證

? Flicker 閃爍計 class F1

?監管機構，能源供應商或內部質量控制的可靠信息來源

設備獲得的所有PQ數據都可以通過設備網站直接可視化和分析。不需要其他軟件。

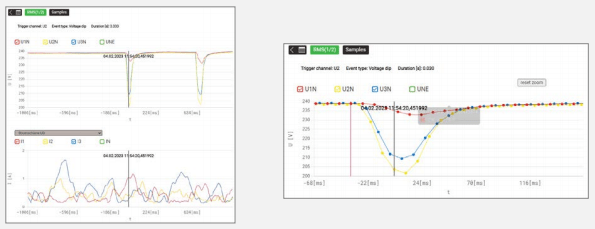

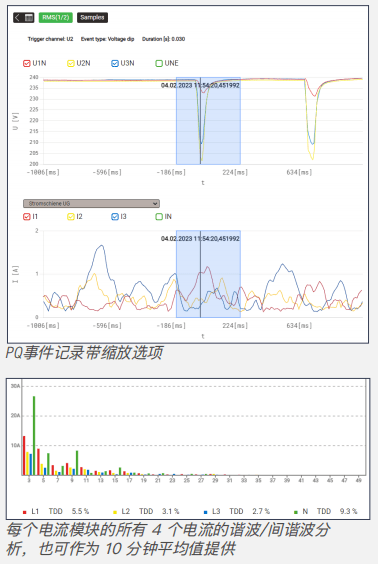

PQ 事件

? PQ事件列表，包含觸發源，事件類型，事件持續時間和特征事件值

? 通過在事件列表中選擇一個條目，直接顯示事件詳細信息，并可選擇時間縮放和數值顯示

        ? 所有電流和電壓的RMS 1/2 數值

        ? 所有電壓波形

? 記錄紋波控制序列，以驗證接收器的紋波控制電平和脈沖序列

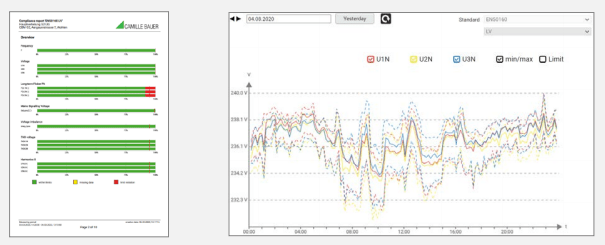

PQ 統計

? 符合可選標準概述。

? 所有采集的PQ電壓和電流的每日進展，顯示帶/不帶限值和波動范圍

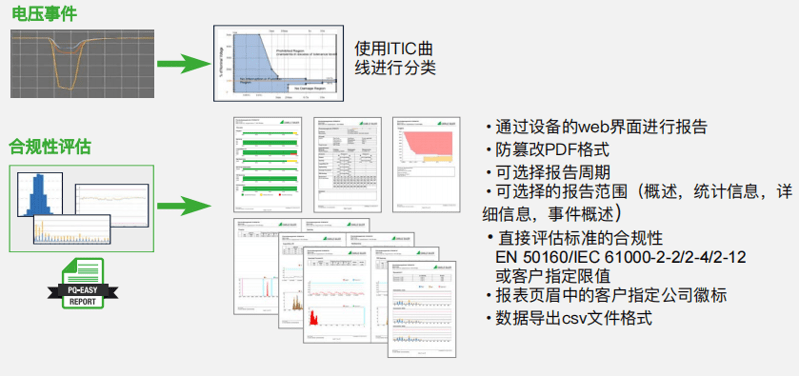

? PQ 簡易報告：創建可選范圍的合規性報告（PDF格式）

使用CSV數據導出，PQ數據評估也可以委托給PQIS等軟件解決方案

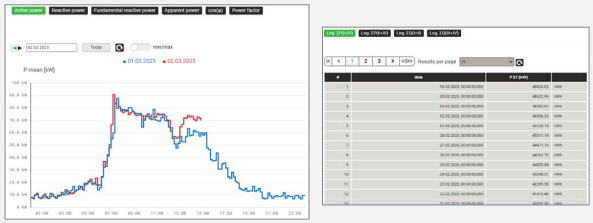

能量和負載流

負載流

為了評估時間能量流，記錄負載曲線和功率因數以及每個監測階段 的表計值，并匯總多達 9 個測量點中的每個測量點。

該設備連續分析電流測量模塊所有通道上的負載流，并將此信息 保存在可編程平均間隔中以供以后分析：

? 負載曲線: P / Q / Q(H1) / S, 全部和每相

? 負載因數: cos(Phi) / PF, 全部和每相

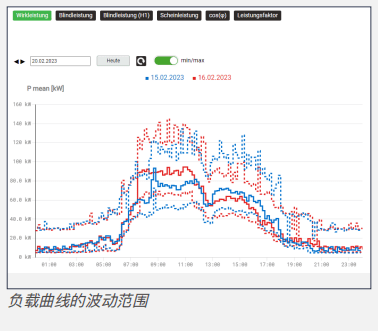

由于還記錄了每個間隔的Z小值和Z大值，因此使整個負載波動范圍 （包括短期峰值負載）變得透明。

數據導出選項

CSV 數據池

所有測量值信息都可以通過設備網頁直接查詢和評估。為了使數據 分析也可以委托給特定的評估軟件，該設備還在內部數據存儲器中 以CSV日志文件的形式提供負載流和PQ信息：

? 平均值用于電能質量評估

? 平均值用于每個電流模塊的電流質量

? 每個電流模塊的功率量的平均值（可配置時間間隔）用于負載曲線分析

? PQ事件列表

? 電能事件中所測量的電壓和電流值

? 電源信號事件列表

? 測量值用于電源信號事件

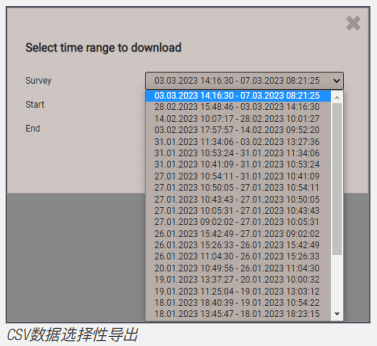

這些文件可以在可選擇的時間范圍內隨時下載，即使在正在進行的測量行動期間也是如此。

LINAX? PQ5000MOBCL-MULTI PQ技術參數：

測量輸入

電壓

標稱電壓:                  57.7-400 VLN (UL: 347 VLN), 100-693 VLL

Z大測量范圍:           520 VLN, 900 VLL (正弦波)

測量類別:                  600 V CAT IV

不確定度:                  ± 0,1%

能耗:                         ≤ U平方/ 1.54 MΩ 每相

阻抗:                         1.54 MΩ 每相

負載容量:                  Y久: 520 VLN, 900 VLL

                                10 x 1 s, 間隔 10 s: 800 VLN, 1386 VLL

電流連接模塊 3P / 3PN

測量范圍 1:              400 A (typ.), 1000 A (max.)

測量范圍 2:              8 kA (typ.), 20 kA (max.);

測量類別:                 600 V CAT IV

不確定度:                 ± 0.5% (中心導體和沒有外部磁場)

角誤差:                     ± 1.0°

設計:                         3或4個羅氏線圈

外殼: 聚碳酸酯 (Makrolon) 基于

IEC61010-1, chapter 8 的沖擊測試

直徑:                         大約 6mm (羅氏線圈)

環直徑:                     75 或 100mm (羅氏線圈)

連接:                         SMA 連接線

通信:                         同軸環形總線 Z長20m

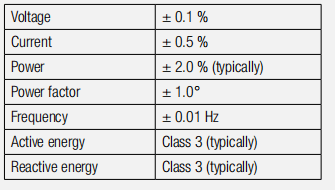

測量的不確定性

參考條件:                 依據 IEC/EN 60688, 環境 23°C±1K,

正弦波輸入, Rogowski羅氏電流測量，中心導體和沒有外部磁場

連接類型:             4-wire, 不平衡負載

標稱頻率:             42…50…58Hz

采樣率:                 18 kHz (電壓), 54 kHz (電流)

內部數據存儲:       64 GB

電源

額定電壓:             100…230 V AC 50/60Hz / DC ±15%

過電壓等級:          OVC IV 300 V （IEC 60664-1）

能耗:                     ≤ 55 VA (帶9個電流模塊)

通信

ETHERNET 通過 RJ45

標準協議:              NTP, http, https, IPv4, IPv6

物理:                     以太網 100BaseTX

模式:                     10/100 Mbit/s, 全/半雙工, 自動協商

WLAN 通過 USB 插口

標準協議:                 http, https

進入點:                    Z多10個客戶

內部時鐘 (RTC)

不確定度:                 ± 2 分鐘/月 (15 to 30°C)

同步:                         通過以太網 (NTP protocol) 或者GPS

動力存儲:                 > 10 年

環境條件, 一般信息

操作溫度:                 -10 up to 15 up to 30 up to +55 °C

存儲溫度:                 -25 up to +70 °C

溫度影響:                 0.5 x 基本不確定度 每10 K

長期漂移:                 0.5 x 基本不確定度 每年

應用組別:                 II (依據 EN 60 688)

相對空氣濕度:          <95 % 無冷凝

操作海拔:                 ≤2000 m above NN

機械屬性

主機重量:                 4.8 kg

主機尺寸:                 長 x 寬 x 高 = 360 x 304 x 194 mm

安全

電流輸入通道彼此電氣隔離

保護等級:                 II (保護絕緣, 電壓輸入通過保護阻抗)

污染等級:                 2

防護等級:                 IP65 (主機, 外殼蓋關閉) IP67 (Rogowski羅氏線圈) IP43 (電流連接模塊)
